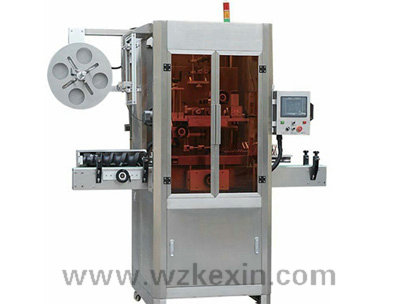

全自動套標機

產品特點

◆全罩式不銹鋼主機：全機防水不生銹；
◆可調式刀盤：獨創回旋切斷，雙面刀刃，壽命長久；
◆單定位式中心導柱：標簽導送更加穩定；
◆同步分瓶器：瓶子輸送更加穩定；
◆標簽刷下組：套標精度更加準確；
◆標簽控制電眼架：獨創尾翼與電眼結合，提高膜料切斷精度；
◆按鍵式控制箱：操作更人性化；
◆供料式料架：可自由選擇料架位置。
◆電器配置說明
◆采用了PLC可編程控制器、進口伺服電機、伺服驅動器、變頻器以及傳感器，另外采用了定位模塊使之套標精確、快速、穩定。
◆適用套標品種類型：
各種瓶型，如：圓瓶、方瓶、扁瓶、曲線瓶、杯型等等。

工作原理及產品示意圖

1.工作原理

當推瓶電眼發現有瓶子過來并認為有連續生產之必要的時，進瓶螺桿開始運作推瓶（進瓶螺桿的作用就是將不等距而來的瓶子從新等距 等初速度分瓶），瓶子進入套標系統的核心單元，當套標電眼感應到有瓶子過來，馬上將信息傳輸給控制中心 PLC ，并通過 PLC 依次、連續下達 4 個指令：送標、定位、切標、射標，當射標結束，一個瓶子的套標過程完成，之后進入標簽整理、收縮單元。

2. 產品示意圖

功能特點

1.高速穩定，使用壽命長：它獨特的靈巧化、簡潔化設計在業內可謂一枝獨秀，這種獨到的設計為套標機的高速運作提供了技術上的有力支持。零配件均采用世界知名品牌，特別是電器控制系統部分，為對用戶負責，對自己信譽負責，全部采用相關工控行業的頂級產品，從根本上保證了設備的品質性能，另外它特有的封閉設計，在運作過程中不僅對操作者，同時對設備系統本身也起到了良好的保護作用，大大延長了設備的使用壽命。

2.安全性能好：新款套標機在設計過程中充分體現了人機和諧的設計理念，設備運作生產過程中，始終處在一種獨特設計的保護系統之下，如果人為不當操作帶來安全隱患，則其安全系統自動檢測到并且馬上停止運作，必須恢復并通過檢測認可方可繼續。

3.使用范圍廣：在有效的折徑范圍內，不論包裝物是圓形、方形或其他異型形狀，材質為玻璃、塑膠，都能適用。

4.運轉成本低廉：一機多瓶使用，在整臺設備上只有切刀是唯一磨耗零件，獲取容易，更換方便，成本負擔低。

5.更換包裝物容易：采用模組化換模設計，一瓶一模 更模免用任何刀具，只需手動作些簡單的調整即可。

技術參數

以下為標準機型技術參數，其他特殊要求和功能，可量身訂做
◆型號：JJZ-TB-250
◆電壓：AC220V
◆套標機功率：3KW
◆生產能力（p/min）：≥200瓶/分鐘(標高≤100 mm) 標簽越高產能會隨著降低
◆套標合格率：≥98%
◆整線生產效能：≥95%（以24小時計算）
◆瓶子直徑：28mm ～125mm，特殊尺寸可另外設計
◆瓶子高度：30 mm -280 mm，特殊高度可另外設計
◆適用標簽：PVC、PET、OPS
◆標簽長度：30mm ～250mm
◆標簽厚度：0.035mm ～0.13mm
◆標簽材料：PVC、PET、OPS
◆標簽透明間距：≥5mm
◆卷標紙芯內徑：≥5”（127mm）
◆卷標外徑：≤500mm
◆套標機主機外形尺寸（長×寬×高）：1550mm×1055mm×2000mm
